Увімкнули теплу підлогу — і одразу темрява. Автомат клацнув, вирубив все навантаження, а ви стоїте зі спантеличеним обличчям і думкою “ну що тепер”. Знайома ситуація для тих, хто нещодавно змонтував систему обігріву або давно нею користується. Причин тут насправді небагато, і більшість з них можна визначити самостійно, без виклику електрика. Хоча іноді без фахівця таки не обійтись.
Коротке замикання в нагрівальному кабелі
Найпоширеніша причина — пошкодження кабелю під час монтажу. Хтось із майстрів необережно проколов ізоляцію дюбелем, хтось притиснув кабель плиткою занадто щільно, а хтось взагалі наступив на нього черевиком під час укладання плитки. Мідна жила торкається екрана — і маємо коротке.
Визначити це можна мультиметром, виміривши опір ізоляції між жилою та екрануючою опліткою. Нормальні показники — від 20 МОм і вище. Якщо прилад показує щось на кшталт 0 чи близько того — кабель пошкоджено, і треба шукати місце обриву.
Тут є нюанс: якщо тепла підлога вже залита стяжкою або закрита плиткою, знайти точне місце пошкодження без спеціального обладнання майже нереально. Доведеться викликати майстра з рефлектометром — приладом, що визначає відстань до пошкодження з точністю до сантиметрів.

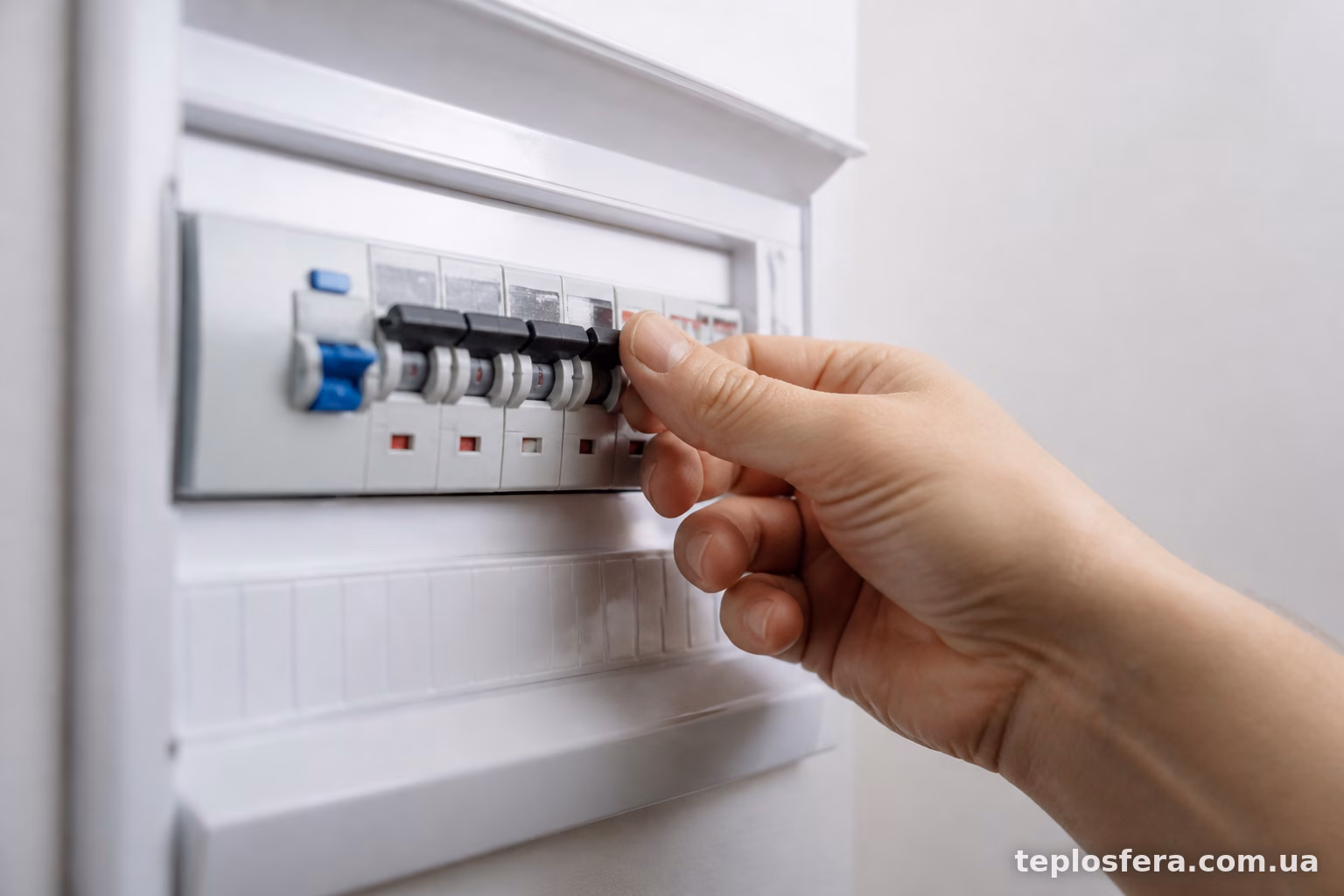

Волога потрапила в систему
Друга за частотою причина — вода. Найчастіше проблема виникає ще на етапі монтажу, коли стяжку заливають раніше, ніж повністю висохла ізоляція муфти або термостат встановили в вологому приміщенні без належного захисту.
Буває і так, що протікання труб опалення чи водопроводу поруч з контуром теплої підлоги призводить до того, що вода потрапляє в з’єднувальну муфту. Навіть невелика кількість вологи здатна спричинити пробій ізоляції при подачі напруги.
Особливо часто це трапляється у ванних кімнатах — там і так підвищена вологість, а якщо ще й гідроізоляцію зробили абияк, результат передбачуваний. Автомат вибиває саме тому, що диференційний захист реагує на найменший струм витоку, а вода — чудовий провідник.
Пошкодження термостата чи датчика температури
Іноді проблема взагалі не в кабелі під підлогою, а в самому терморегуляторі. Особливо це стосується бюджетних моделей, які не витримують перепадів напруги або просто виходять з ладу через рік-два експлуатації.
Ознаки несправного термостата:
- автомат вибиває одразу після включення, навіть без нагріву кабелю;
- на дисплеї термостата з’являються дивні символи або він взагалі не вмикається;
- пахне паленою пластмасою (це вже серйозний сигнал, треба негайно знеструмити систему).
Датчик температури підлоги теж може стати причиною. Якщо він пошкоджений вологою або механічно, електроніка термостата може реагувати некоректно, провокуючи короткі замикання в ланцюзі керування.

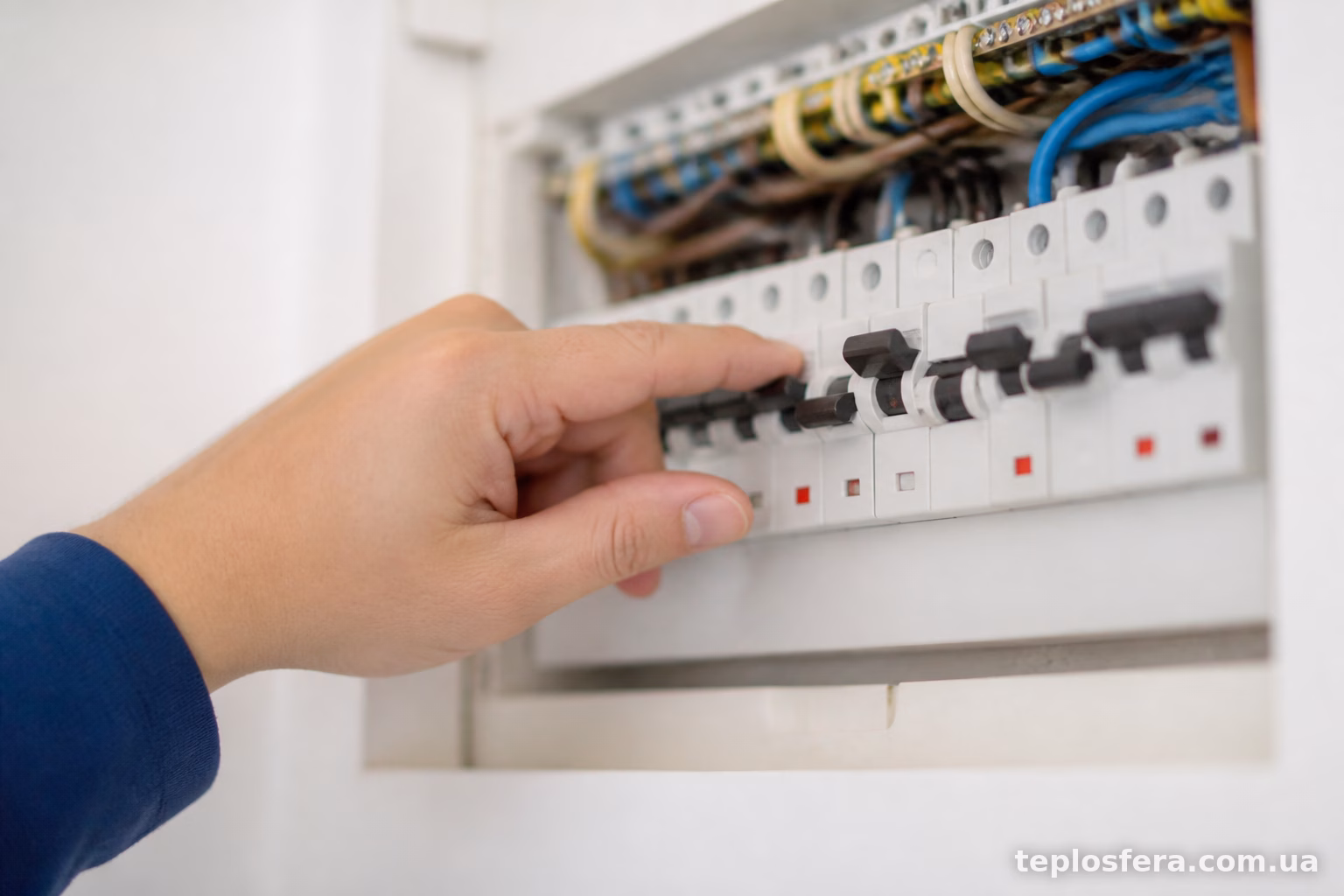

Невідповідність автомата потужності системи
Буває банальніша ситуація — просто неправильно підібраний автоматичний вимикач. Наприклад, для теплої підлоги потужністю 3 кВт поставили автомат на 10А замість потрібних 16А. При включенні система дає пусковий струм, який перевищує номінал — і захист спрацьовує миттєво.
Це не поломка як така, а помилка проектування чи монтажу. Рекомендована формула для розрахунку: потужність системи в ватах ділимо на 220 (напруга мережі), додаємо запас приблизно 20-25%. Для тієї ж системи 3 кВт отримуємо близько 13-14А номінального струму, тобто автомат на 16А підійде якраз.
Проблеми з диференційним автоматом (УЗО)
Якщо стоїть диференційний автомат або окреме УЗО, причина вибивання може критися саме в ньому. Диференційні захисти чутливі до найменшого струму витоку — зазвичай налаштування на 30 мА для житлових приміщень.
Тепла підлога, особливо кабельного типу, за самою своєю природою має невеликий природний струм витоку через екрануючу оплітку. У нормі це десь до 1-2 мА на кожні 100 метрів кабелю, і сучасні УЗО на 30 мА це витримують без проблем.
Але якщо система велика — скажімо, тепла підлога вкриває всю квартиру, кілька контурів по 15-20 метрів кожен — сумарний струм витоку може наблизитись до порогового значення. Особливо якщо додати ще й природне старіння ізоляції за кілька років експлуатації.
У такому випадку варіантів кілька: або встановлювати окреме УЗО з вищим порогом спрацювання (наприклад, 100 мА), або розділяти контури на кілька окремих ліній з власними диференційними автоматами.

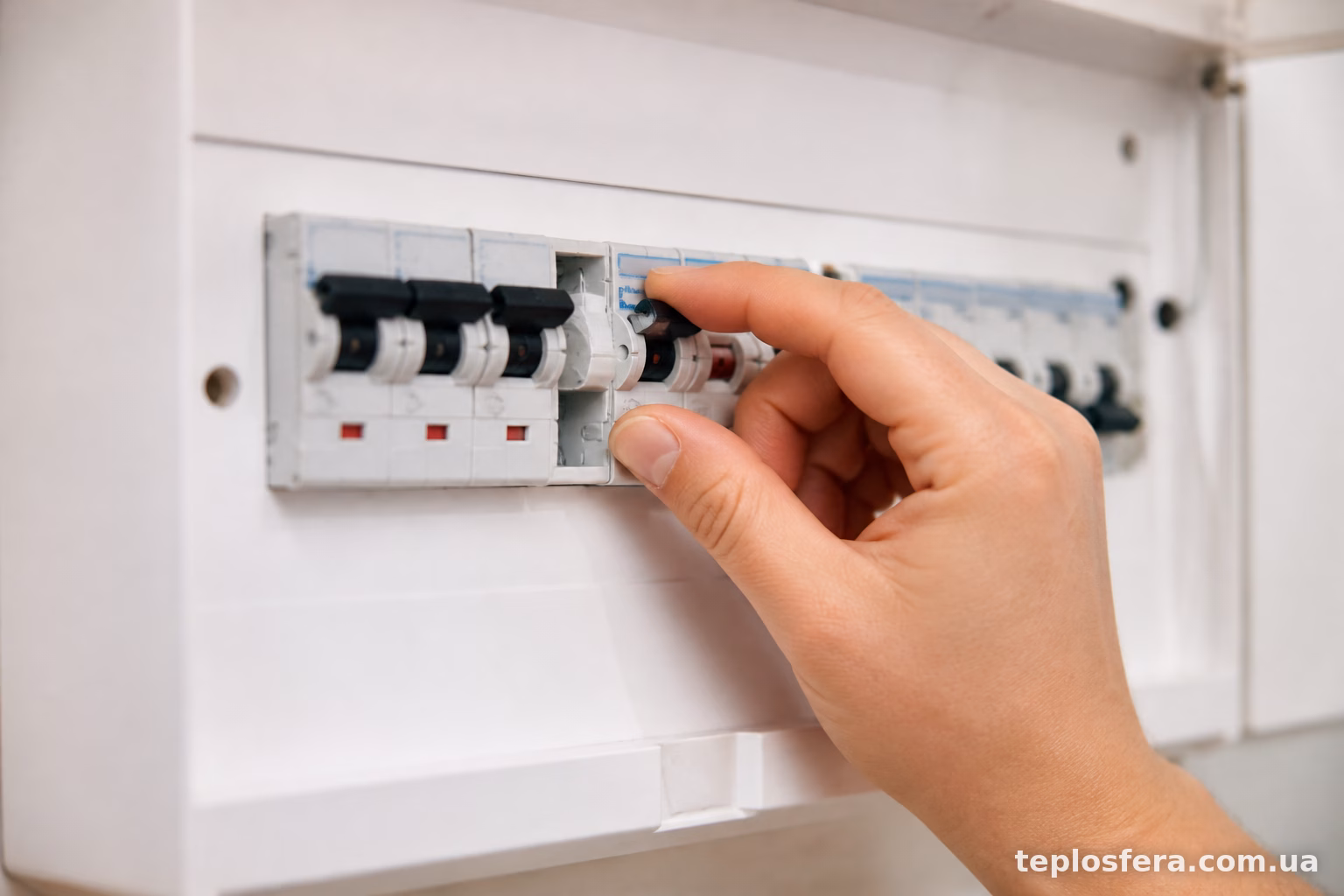

Що робити, якщо автомат вибиває постійно
Перш за все — не вмикати систему повторно і повторно, сподіваючись, що “само пройде”. Так не буде, а ризик пожежі чи ураження струмом лише зростає.
Порядок дій приблизно такий:
- Відключити тепла підлога від мережі повністю, витягнути вилку термостата з розетки (якщо є така можливість) або вимкнути окремий автомат на цю лінію.
- Перевірити мультиметром опір між жилою нагрівального кабелю і заземленням/екраном. Нормальні показники вже згадувались вище — від 20 МОм.
- Оглянути термостат на предмет видимих пошкоджень, слідів гару, оплавлення контактів.
- Якщо є можливість — перевірити систему без термостата, підключивши кабель напряму через окремий автомат (тільки для діагностики, не для постійної експлуатації).
- За відсутності досвіду роботи з електрикою — краще одразу викликати спеціаліста, особливо якщо система вже залита стяжкою.
Самостійно лізти в стяжку і намагатись знайти пошкодження без приладів — погана ідея. Можна ще більше пошкодити кабель, а толку не буде.
Профілактика на майбутнє
Найкращий спосіб уникнути таких ситуацій — правильний монтаж з самого початку. Перед заливкою стяжки обов’язково потрібно виміряти опір ізоляції і зробити фотофіксацію розкладки кабелю (стане в пригоді, якщо колись доведеться шукати місце пошкодження).
Не варто економити на якісному термостаті — різниця в ціні між нормальною моделлю і найдешевшою складає буквально пару сотень гривень, а нерви та можливий ремонт коштуватимуть значно дорожче.
І ще один момент: автомат та УЗО для теплої підлоги варто підбирати з невеликим запасом по номіналу, орієнтуючись саме на реальну потужність системи, а не на “стандартний” 16А автомат для всього поспіль.
Якщо система вже змонтована і працює нормально кілька років, а потім раптово почала вибивати автомат — це майже завжди сигнал про механічне пошкодження кабелю або старіння ізоляції. У такому разі затягувати з діагностикою не варто, бо ситуація тільки погіршуватиметься.
