Тепла підлога перестала гріти в одній кімнаті, а термостат показує помилку або взагалі мовчить? Перш ніж дзвонити майстру й платити за виїзд, є сенс перевірити систему самому. Обрив дроту — одна з найчастіших причин поломки, і виявити його можна навіть без спеціальних навичок електрика. Головне — мультиметр і трохи терпіння.
Одразу скажу чесно: повністю замінити діагностику професіонала домашня перевірка не зможе. Але зрозуміти, чи справді проблема в обриві, а не в терморегуляторі чи автоматі на щитку — цілком реально.
Перші ознаки, що варто перевірити дріт
Не кожна несправність теплої підлоги — це обрив кабелю. Іноді причина банальніша: злетіла фаза на автоматі, спрацював захист від протікання, або просто зламався термостат.
На обрив дроту вказують такі симптоми:
- підлога холодна повністю або частково, хоча термостат працює і показує температуру;
- на дисплеї регулятора з’явилась помилка (часто це E2, F2, Er або схожі коди — залежно від виробника);
- при вмиканні системи чути клацання реле, але нагрів не відбувається;
- одна ділянка підлоги тепла, а сусідня — ні (характерно для матів або кабелю, прокладеного секціями).
Якщо теплопідлога не вмикається зовсім і навіть лампочка на термостаті не горить — швидше за все, справа не в кабелі, а в живленні або самому регуляторі. У такому разі перевіряти обрив нагрівального елемента поки що рано.

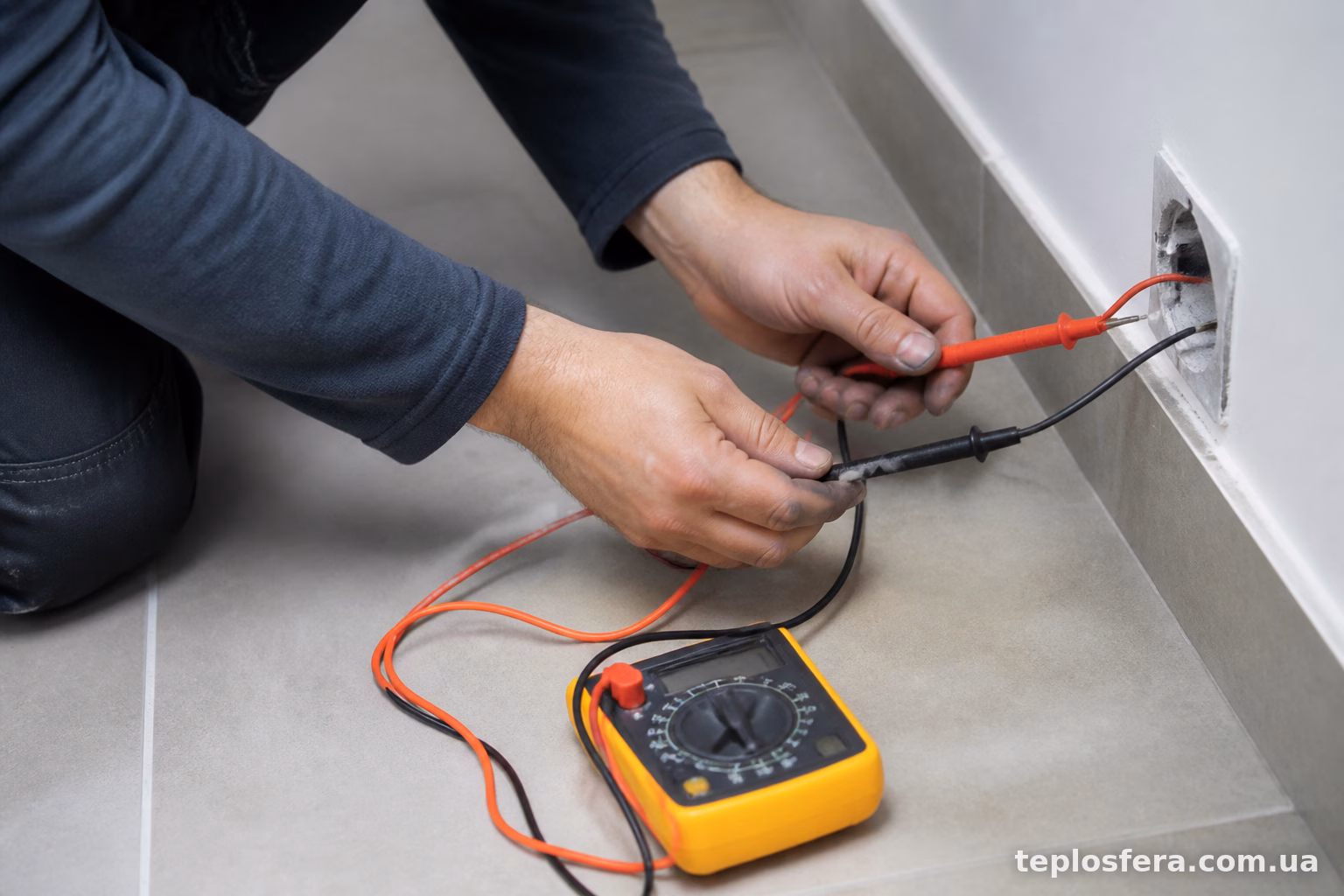

Що знадобиться для перевірки
Список простий, і майже все є в кожному домі, де хоч раз щось ремонтували:
- мультиметр (цифровий, з режимом опору Ω та прозвінки);
- викрутка для розбирання термостата;
- інструкція до теплої підлоги — там вказаний опір нагрівального кабелю або мата, це важливо;
- ліхтарик, якщо термостат стоїть у темному коридорі.
Мультиметр коштує копійки — від 150 до 400 гривень за найпростіші моделі, і він знадобиться ще не раз у побуті. Тому купити його варто в будь-якому разі.
Крок 1. Вимикаємо живлення
Перш ніж чіпати проводку, обов’язково вимкніть автомат, який живить теплу підлогу. Не просто термостат кнопкою — а саме автомат на щитку. Це критично важливо для безпеки, бо перевірка проводиться при знятій напрузі.
Перевірте індикатором або тим-таки мультиметром у режимі напруги, що на клемах термостата дійсно нуль. Іноді автомати підписані неправильно, і людина вимикає не те коло — потім дивується, чому “струм все одно є”.

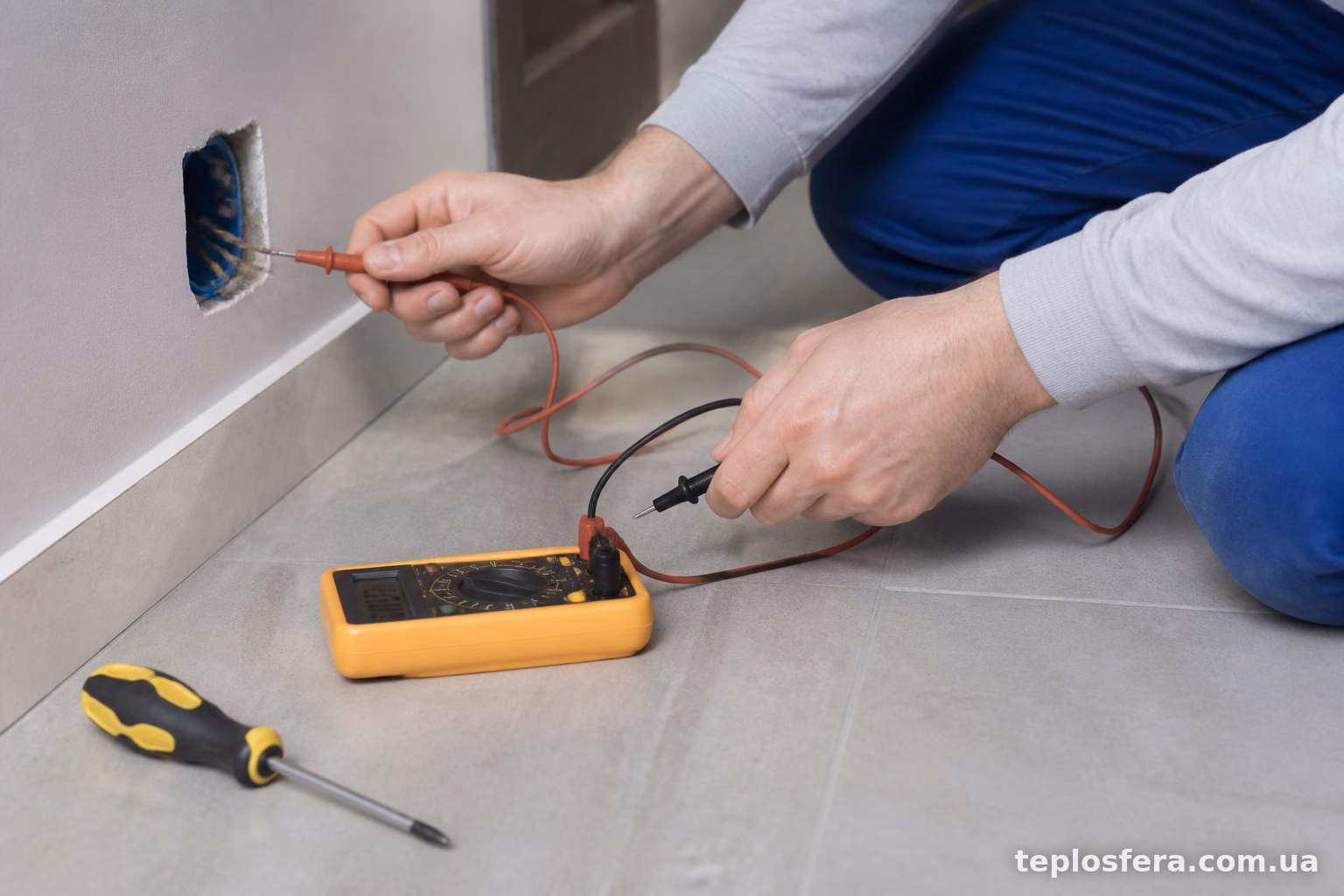

Крок 2. Дістаємо термостат зі стіни
Обережно виймаємо термостат з підрозетника, не відключаючи проводи одразу — сфотографуйте, як усе підключено, перш ніж розбирати. Це збереже нерви, коли доведеться підключати назад.
Зазвичай до термостата йде кілька пар проводів:
- живлення 220В (фаза і нуль);
- провід від датчика температури підлоги (тонкий, часто екранований);
- нагрівальний кабель або мат (два виведення).
Плутати ці пари не варто — саме тут часто й криється помилка при самостійній діагностиці.
Крок 3. Заміряємо опір нагрівального кабелю
Це основний етап перевірки. Відключаємо провід нагрівального елемента від клем термостата і виставляємо мультиметр у режим виміру опору (позначка Ω).
Прикладаємо щупи до двох кінців нагрівального кабелю (або мата) і дивимось на дисплей. Тут важливо знати, який опір мав би бути — ця інформація вказана в паспорті системи або на етикетці, яка часто лишається приклеєною до коробки чи інструкції.
Що означають показники:
- Опір відповідає заявленому значенню (± 10%) — кабель цілий, обриву немає. Проблема, швидше за все, в термостаті, датчику температури або в проводці до автомата.
- Мультиметр показує “1” або “OL” (нескінченність) — це і є обрив. Кабель десь пошкоджений, струм не проходить.
- Опір значно нижчий за норму, майже нуль — можливе коротке замикання, а не обрив. Це інша проблема, і зазвичай серйозніша.
Наприклад, якщо в паспорті вказано опір 28 Ом, а мультиметр показує 27-29 Ом — все гаразд. А ось якщо дисплей висвічує “1” замість цифри — це чіткий сигнал про розрив десь у товщі стяжки.

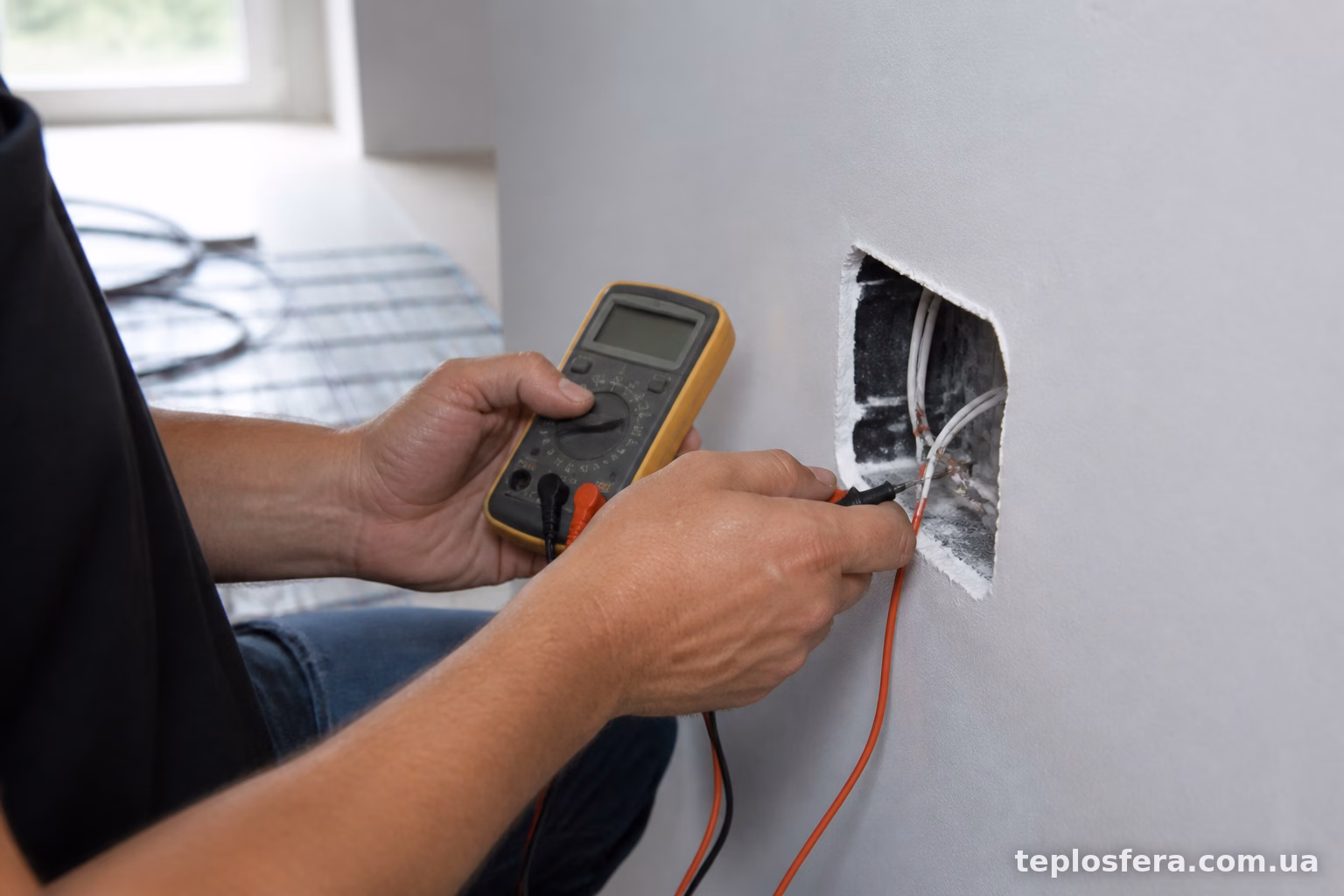

Крок 4. Перевіряємо датчик температури підлоги
Датчик — це окремий тонкий провід, який виходить з-під стяжки поруч з основним кабелем і теж підключається до термостата. Він теж може обірватись або вийти з ладу, і це часто плутають з обривом основного нагрівального елемента.
Опір датчика зазвичай набагато менший — приблизно 10 000 Ом (10 кОм) при кімнатній температурі, залежно від типу. Точне значення теж вказано в документації на систему.
Якщо датчик показує обрив, а сам нагрівальний кабель цілий — гарна новина: підлогу розбирати не доведеться. Датчик можна замінити або, у крайньому разі, налаштувати термостат на роботу без датчика підлоги (за температурою повітря), хоча це не найкращий варіант для довготривалого використання.
Що робити, якщо обрив підтвердився
Якщо мультиметр чітко показав “1” на нагрівальному кабелі — це погана новина, але не катастрофа. Обрив кабельної теплої підлоги в стяжці справді вимагає розкриття підлоги, і тут без спеціаліста вже складно обійтись.
Є способи локалізувати місце обриву без повного розбирання підлоги — наприклад, тепловізором (він покаже холодну зону, де кабель не гріє) або спеціальним рефлектометром, який визначає відстань до пошкодження по довжині кабелю. Але це вже обладнання не для домашнього використання, і його орендують або замовляють разом із майстром.
Якщо ж тепла підлога — матова (нагрівальні мати, а не окремий кабель), іноді обрив стається саме в місці з’єднання секцій або в муфті, і полагодити це простіше, ніж здається. Але шукати таке місце наосліп, розбираючи плитку по всій площі — погана ідея.
Коли варто визнати, що без майстра не обійтись
Домашня перевірка мультиметром дає відповідь на головне питання: обрив це чи ні. Але сама лагодження — уже інша історія.
Розтин стяжки, паяння кабелю, відновлення ізоляції, повторна заливка — це роботи, де помилка коштує дорого. Неправильно з’єднаний нагрівальний кабель може призвести до пожежі або повторного виходу з ладу за кілька місяців. Тому, знайшовши обрив, краще зафіксувати результати вимірів (сфотографуйте показники мультиметра) і звернутись до майстра вже з конкретними даними — це заощадить час на його власній діагностиці і, ймовірно, здешевить виклик.
—
Перевірка теплої підлоги на обрив — не той ремонт, що вимагає диплома електрика. Мультиметр, трохи уваги й покрокова перевірка від термостата до кабелю дозволяють точно зрозуміти, де саме проблема. А далі вже можна вирішувати: чи впоратись самому, чи довірити відновлення професіоналу, маючи на руках конкретні цифри замість здогадок.
